Резервное питание частного дома
Аккумулятор для дома при отключении электричества
Аккумулятор для дома при отключении электричества — это система из литиевой батареи, инвертора и автоматики ввода резерва: отопление, свет и вода продолжают работать, переход происходит без участия человека. Сколько система продержится, зависит не от размера батареи, а от того, что к ней подключено: одна и та же батарея держит газовый котёл с насосом около суток, а дом с электрическим отоплением — около часа. Считаем конфигурацию по вашему списку нагрузок и показываем расчёт до заказа.
Скажем, что нужно под ваш объект, до выезда и без обязательств.
Быстрый подбор
Подобрать систему за минуту
Расчёт можно получить самому и без контактов. Точную смету со сроками считает инженер.
- Калькулятор подбораТри шага: что резервируем, на сколько часов, результат с мощностью и ёмкостью.Открыть калькулятор
- Время автономииСколько система продержится при вашей нагрузке и что меняет каждый прибор.Посчитать автономию
- Разговор с инженеромОпишите объект — скажем, что нужно и чего делать не стоит. До выезда и без обязательств.+7 (495) 771-54-00
Три сценария, между которыми выбирают почти все
Отключение выключает не «дом целиком», а конкретный список приборов. Поэтому подбор системы начинается не с выбора батареи, а с вопроса, какой именно список должен пережить отключение. Чем короче список, тем дешевле система и тем дольше она работает от одного и того же запаса энергии.
В частном доме этот выбор почти всегда сводится к трём сценариям. Отличаются они не маркой оборудования, а мощностью резервируемой нагрузки — она и задаёт стоимость системы и время автономии.
Что обычно резервируют
- Только отопление. Газовый котёл и циркуляционный насос — 120–250 Вт средней нагрузки. Дом не остывает, всё остальное на время отключения не работает. Самый дешёвый сценарий и самый частый.
- Критические линии. К отоплению добавляются свет, холодильник, вода и связь — 250–600 Вт. Дом остаётся пригодным для жизни, а не только тёплым.
- Дом целиком, кроме электрического нагрева. Из резерва выводятся бойлер, плита и тёплый пол, остальное работает так же, как от сети, — 0,8–1,5 кВт. Требует и мощного инвертора, и большой батареи.
Из чего состоит система
- Батарейный модуль
- Литий-железо-фосфатный (LiFePO4) с системой управленияХранит запас энергии. Ставится в отапливаемом помещении: заряд при отрицательной температуре разрушает ячейку
- Инвертор
- Синусоидальное напряжение на выходеЗадаёт, сколько приборов работает одновременно. Форма напряжения проверяется на объекте, а не берётся из описания
- Автоматика ввода резерва
- Переход на батарею и обратно без участия человекаДлительность паузы перехода — параметр конкретной модели, для газового котла её проверяют тестовым отключением

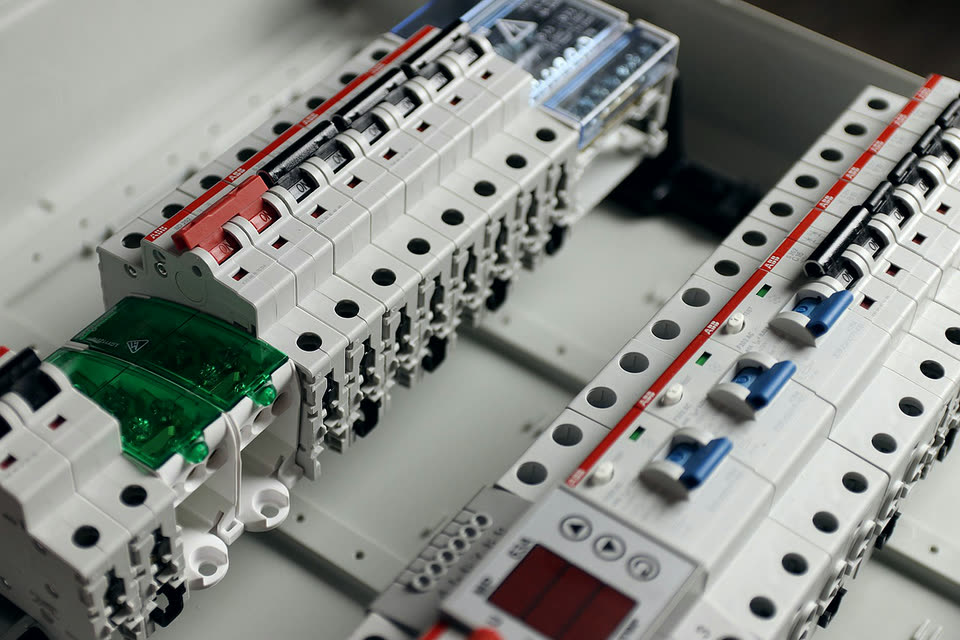

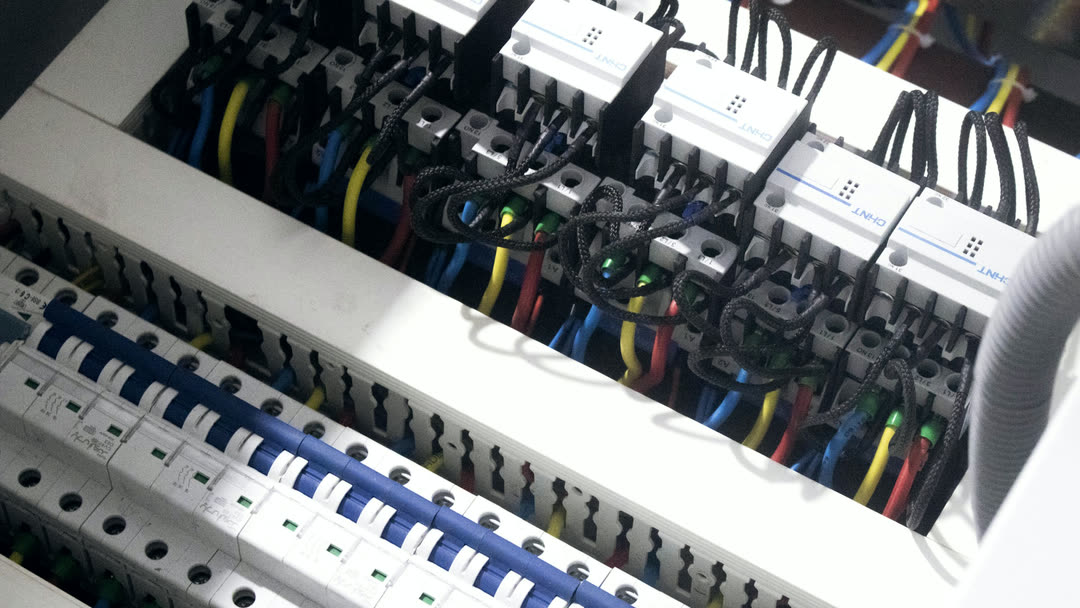

- Группа резерва в щите
- Выделенные линии: котёл, насосы, свет, холодильник, связьРезервируется не весь дом, а список. Это основная работа по электрике, и её объём виден на замере
- Пусконаладка
- Настройка порогов, проверка полярности, тест реальным отключениемПриёмка — это снятый вводной автомат и работающий дом, а не подпись в акте
Конфигурации: что держит и сколько часов
| Что работает при отключении | Нагрузка: средняя и пик | Ёмкость батареи | Время автономии | Цена |
|---|---|---|---|---|
| Отопление: котёл и циркуляционный насос | 120–250 Вт, пик до 0,6 кВт | 5 кВт·ч | 14–28 ч | Рассчитаем под ваш объект |
| Критические линии: отопление, свет, холодильник, связь | 250–450 Вт, пик 0,9–1,5 кВт | 5 кВт·ч | 8,5–14 ч | Рассчитаем под ваш объект |
| То же плюс скважина и септик | 350–600 Вт, пик 3–5 кВт | 10 кВт·ч | 13–21 ч | Рассчитаем под ваш объект |
| Дом целиком, кроме электрического нагрева | 0,8–1,5 кВт, пик 4–6 кВт | 10 кВт·ч | 5,4–10 ч | Рассчитаем под ваш объект |
Почему систему считают именно так
Мощность и запас энергии — две независимые величины, и одна не заменяет другую. Мощность инвертора определяет, сколько приборов включится одновременно, ёмкость батареи — сколько часов они проработают. Система с перекосом в одну сторону либо уходит в защиту при пуске насоса, либо заканчивается раньше, чем возвращается свет.
Кроме этих двух цифр в расчёт входит ещё шесть величин. Ни одна из них не взята «на всякий случай»: каждая меняет результат на десятки процентов, и вместе они отличают систему, которая переживает отключение, от набора коробок.
Что учитывается, кроме киловатт-часов
- Форма напряжения. Плата газового котла измеряет слабый ток через пламя и опирается на форму питающего напряжения, поэтому на ступенчатом выходе котёл уходит в ошибку розжига при исправной горелке. Нужен синусоидальный выход, а у фазозависимых котлов дополнительно проверяется, где на клеммах фаза, а где ноль.
- Пусковые токи. Скважинный насос с номиналом 0,75–1,1 кВт в момент пуска берёт в 3–5 раз больше — точная кратность указана в его паспорте, — и на доли секунды система должна выдать 3–5 кВт. Инвертор выбирается по этому пику, а не по средней нагрузке.
- Глубина разряда (DoD). Литиевую батарею не разряжают в ноль: нижний порог задают система управления и настройки инвертора, рабочей в резервном режиме считают глубину около 90 %. Из 10 кВт·ч номинала до дома доходит около 9 кВт·ч, и расчёт ведётся по ним.
- Потери преобразования. Инвертор отдаёт в розетку 90–94 % того, что берёт из батареи, и тратит десятки ватт на себя независимо от нагрузки. Для нагрузки в 1 кВт это мелочь, для котла на 150 Вт — около 15 % всего расхода.
- Ресурс и календарь. Для LiFePO4 указывают 3000–6000 циклов до остаточной ёмкости 80 % при глубине разряда 80 %, токе около 0,5C и температуре около 25 °C. Резервная система делает 10–20 циклов в год, поэтому меняют её не по исчерпанию циклов, а по возрасту ячеек.
- Температура. Разряжаться литий на холоде может, заряжаться — нет. Место под батарею в отапливаемом помещении ищется до расчёта, а не после монтажа.
Цифры, из которых складывается расчёт
- Рабочая глубина разряда
- 90 %Ориентир для резервного режима. Нижний порог задают система управления и настройка инвертора
- КПД инвертора
- 90–94 %При загрузке 20–80 % от номинала. На малой нагрузке заметно ниже паспортного
- Собственное потребление инвертора
- 30 ВтОриентир для бытовой модели на 3–6 кВт. Точное значение указано в паспорте
- Ресурс батареи
- 3000–6000 цикловДо остаточной ёмкости 80 % при глубине разряда 80 %, токе около 0,5C и температуре около 25 °C. Без этих условий число циклов ничего не означает
- Циклов в год в резервном режиме
- 10–20При обычной для частного дома статистике отключений. Ограничением становится возраст ячеек, а не циклы
- Температура помещения под батарею
- Выше 0 °CЗаряд при отрицательной температуре блокируется системой управления
Как проходит работа
Заявка
Нужен список того, что должно работать при отключении, и статистика: как часто пропадает свет и на сколько.
Расчёт
Присылаем мощность инвертора, ёмкость батареи и время автономии под вашу нагрузку — с исходными цифрами и ценами.
Выезд и замер
Смотрим щит, место под батарею и качество сети. Фактическую нагрузку меряем токовыми клещами, а не берём с шильдиков.
Монтаж
Ставим оборудование, выделяем в щите группу резерва, маркируем линии и оформляем схему подключения.
Тест отключением
Снимаем вводной автомат и смотрим, как дом переживает переход. Это и есть приёмка.
Когда аккумулятор не закрывает задачу
Аккумуляторная система дёшева в пересчёте на мощность и дорога в пересчёте на запас энергии. Отсюда короткий список ситуаций, в которых её покупать не стоит. Мы называем их на этапе расчёта, а не после монтажа.
- Отключения регулярно длятся дольше суток. Батарея под такой график получается неадекватного объёма — нужен генератор или связка генератора с батареей.
- Отопление электрическое. Электрический котёл на 3 кВт, работающий сутки, требует батареи порядка 90 кВт·ч номинальной ёмкости. Такая система несопоставима по стоимости с генератором, который отработает те же сутки на топливе.
- Свет пропадает два-три раза в год на полчаса. Тогда честный ответ — не покупать ничего или ограничиться защитой техники от скачков напряжения.
- Нет отапливаемого места под батарею. Заряд при отрицательной температуре запрещён химией ячейки, а модуль с подогревом решает вопрос не бесплатно.
- Котёл энергонезависимый: самотёчная система без насоса и без электронной платы. Отключение света такому котлу не мешает.
Пришлите список нагрузок — вернём расчёт с автономией и ценами
Скажите, что должно работать при отключении: котёл, насосы, скважина, холодильник, свет. Посчитаем мощность инвертора и ёмкость батареи, соберём две конфигурации с ценами и сроками.
+7 (495) 771-54-00support@akb.to
Отвечает инженер, а не отдел продаж.
Вопросы
Частые вопросы по теме страницы
Сколько дом продержится при отключении
Это деление запаса энергии батареи на среднюю нагрузку. Газовый котёл с циркуляционным насосом берёт 120–250 Вт, и батарея 5 кВт·ч держит его 14–28 часов. Тот же дом со скважиной, светом и холодильником потребляет 350–600 Вт, и та же батарея отработает 6,5–11 часов. Точную цифру считаем по вашему списку нагрузок.
Нужно ли что-то переключать вручную, когда пропал свет
Нет, переход на батарею и обратно идёт без участия человека. Длительность паузы перехода — параметр конкретного инвертора, он указан в паспорте и проверяется на объекте тестовым отключением: для газового котла важно, чтобы плата пережила эту паузу без перезагрузки.
Свет пропадает часто, но на минуты — есть ли смысл в системе
Для котла, компьютера и насоса минутное отключение — полноценное, с перезапуском и иногда с ошибкой. На воздушных линиях автоматика повторного включения даёт по два-три таких моргания подряд. Под эту задачу нужна небольшая батарея, и система выходит заметно дешевле, чем рассчитанная на многочасовые отключения.
У нас отключают на сутки и дольше, батарея справится
Честный ответ — нет, здесь нужен генератор или связка генератора с батареей. Сутки автономии при резервировании дома целиком означают батарею на 25–45 кВт·ч, и вопрос из технического превращается в бюджетный. Мы говорим об этом до коммерческого предложения, а не после монтажа.
Можно ли поставить систему в неотапливаемом гараже или на веранде
Батарею — нет. Разряжаться литий на холоде может, а заряжаться нет: заряд при отрицательной температуре разрушает ячейку, и система управления его блокирует. Нужно отапливаемое помещение, обычно это котельная или техническая комната.
Сколько прослужит батарея, если отключения редкие
При редких отключениях циклический ресурс почти не расходуется: система делает 10–20 циклов в год при заявленных для LiFePO4 3000–6000 циклах. Ограничением становится не число циклов, а возраст ячеек и условия хранения — температура помещения и уровень заряда. Поэтому для резервной системы важнее нормальный микроклимат, чем экономия циклов.
