ИБП для котла отопления
ИБП для котла — это инвертор с синусоидальным напряжением на выходе и литиевая батарея, которые держат котёл, циркуляционные насосы и автоматику, пока нет сети. Мощность считается по замеру котельной и пусковым токам насосов, ёмкость — по числу часов, которые нужно продержаться. Считаем под ваш объект и показываем расчёт до заказа.
Скажем, что нужно под ваш объект, до выезда и без обязательств.
Быстрый подбор
Подобрать систему за минуту
Расчёт можно получить самому и без контактов. Точную смету со сроками считает инженер.
- Калькулятор подбораТри шага: что резервируем, на сколько часов, результат с мощностью и ёмкостью.Открыть калькулятор
- Время автономииСколько система продержится при вашей нагрузке и что меняет каждый прибор.Посчитать автономию
- Разговор с инженеромОпишите объект — скажем, что нужно и чего делать не стоит. До выезда и без обязательств.+7 (495) 771-54-00
Три сценария, с которых обычно начинают
- Только отопление
- Котёл, циркуляционные насосы, автоматика — от 100 до 600 ВтСамый частый выбор: дешевле и при той же батарее держит в разы дольше
- Отопление и критические линии
- Плюс свет, холодильник и связь — от 700 ВтКогда дом зимой жилой, а отключения тянутся полсуток
- Отопление, вода и кухня
- Плюс скважинный насос и розеточные группы — от 1,5 кВтМощность здесь задаёт пусковой бросок насоса, а не сумма ватт
Какому котлу нужно резервное питание
| Тип котла | Что останавливается без сети | Нужно ли резервное питание |
|---|---|---|

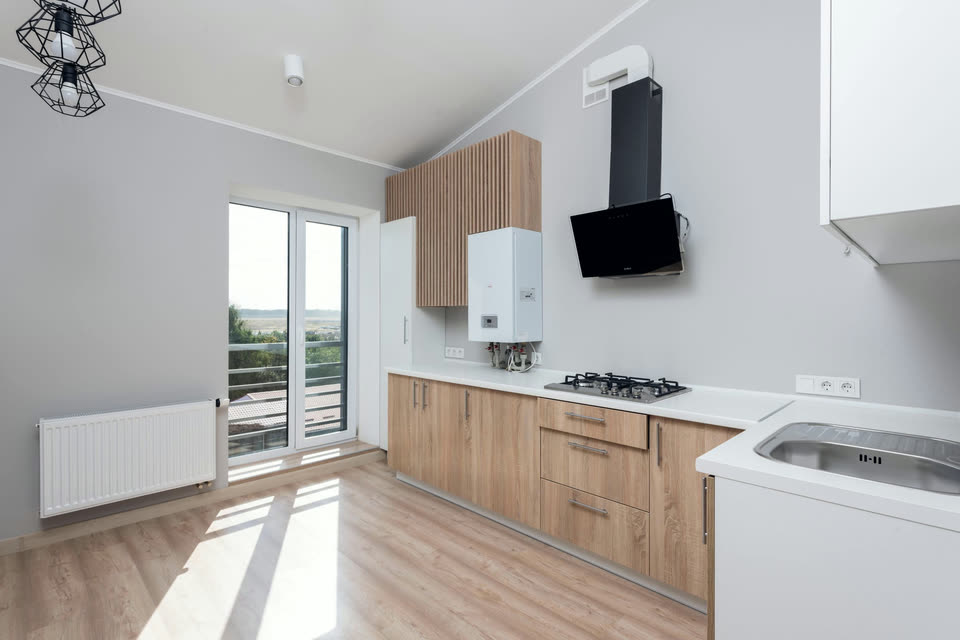

| Газовый настенный | Плата управления, вентилятор дымоудаления, циркуляционный насос | Нужно. Требование к форме напряжения и признак фазозависимости смотрим в инструкции котла |
| Газовый напольный энергозависимый | Автоматика и насос контура | Нужно |
| Газовый энергонезависимый, самотёчная система | Ничего | Не нужно: такой котёл работает без электричества |
| Твердотопливный с насосом и поддувом | Насос и вентилятор, при этом топливо продолжает гореть | Нужно, и это вопрос безопасности: без циркуляции теплоноситель перегревается, а загрузку не погасить мгновенно |
| Пеллетный | Шнек подачи, вентилятор, автоматика розжига | Нужно |
| Электрический | Сам нагрев | Считается отдельно: нагреву нужны киловатты, а не сотни ватт, и батарея расходуется в разы быстрее |
| Тепловой насос | Компрессор | Считается отдельно: мощность инвертора задаёт пусковой ток компрессора |
Резервируем котельную, а не котёл
Ошибка, из-за которой систему потом переделывают: считают потребление одного котла и забывают всё, что стоит вокруг него. Котёл без циркуляции тепло по дому не разнесёт, поэтому в расчёт идёт вся котельная — насосы контуров, сервоприводы смесительных узлов, комнатный термостат, автоматика подпитки.
Считать нужно в ваттах и по замеру токовыми клещами, а не по шильдику. Число на шильдике относится к максимальному режиму, когда одновременно работают вентилятор, насос на полной скорости и вся автоматика; для расчёта автономии оно завышено обычно вдвое.
Что обычно попадает в резервируемую группу
- Плата управления и автоматика котла

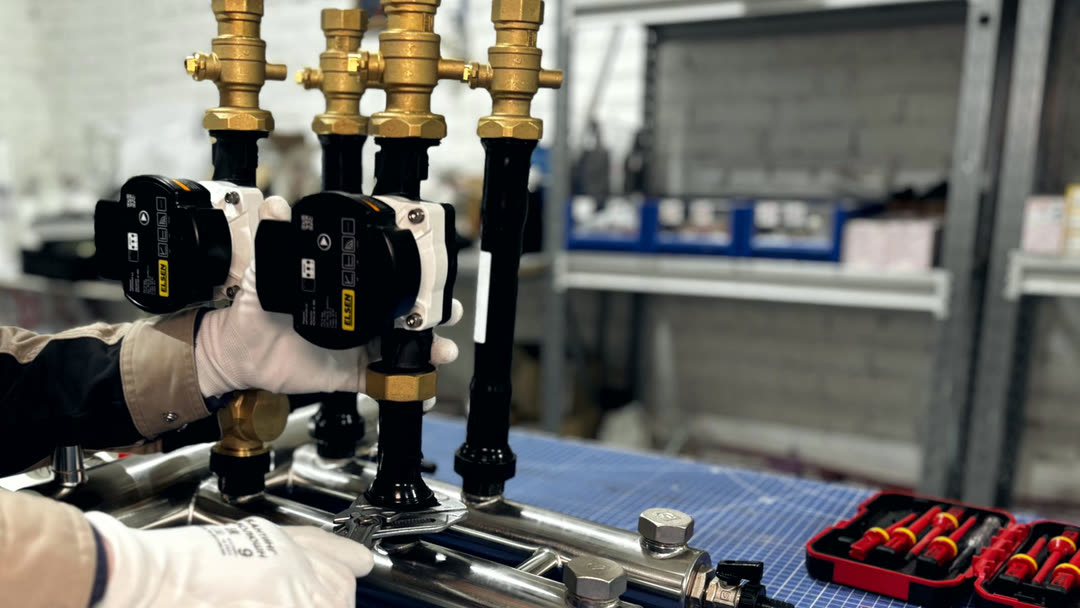

- Циркуляционный насос каждого контура: радиаторы, тёплый пол, горячая вода
- Вентилятор дымоудаления у турбированного котла
- Сервоприводы смесительных узлов, термоголовки, комнатный термостат
- Насос подпитки, а если есть скважина — её насос: он же задаёт пиковую мощность
Из чего состоит система
- Инвертор
- Синусоидальное напряжение на выходе и запас мощности под пуск насосовФорму напряжения проверяем на объекте, а не берём из описания
- Батарейный модуль
- Литий-железо-фосфатные (LiFePO4) ячейки с системой управленияСтавится в отапливаемом помещении: заряжать литий на морозе нельзя
- Переключение на резерв
- Переход на батарею и обратно без участия человека
- Группа котельной в щите
- Отдельная линия под котёл и насосы, отделённая от остального дома
- Заземление и полярность
- Проверяются на клеммах котла при работе и от сети, и от батареи
- Пусконаладка
- Тест реальным отключением ввода — это и есть приёмка работы
Конфигурации: мощность, ёмкость и часы
| Мощность системы | Ёмкость батареи | Что держит | Сколько часов | Цена |
|---|---|---|---|---|
| до 1 кВт | 2,56 кВт·ч | Настенный котёл с одним насосом, 150 Вт | около 12 ч | Рассчитаем под ваш объект |
| до 1 кВт | 5,12 кВт·ч | Котельная с двумя контурами, 350 Вт | около 11 ч | Рассчитаем под ваш объект |
| до 3 кВт | 10,24 кВт·ч | Отопление, свет, холодильник и связь, 700 Вт | около 11 ч | Рассчитаем под ваш объект |
| до 5 кВт | от 10 кВт·ч | Отопление, вода и кухня, от 1,5 кВт | около 5 ч, дальше по ёмкости | Рассчитаем под ваш объект |
| до 10 кВт | по расчёту | Критические линии всего дома | Считаем по вашему списку нагрузок | Рассчитаем под ваш объект |
Мощность выбирается по пуску, а не по сумме ватт
Циркуляционные насосы стартуют мягко, всплеск тока у них небольшой. Настоящие пики создают другие потребители котельной и дома: скважинный и погружной насосы, компрессор холодильника, электроинструмент в мастерской. Кратность пускового тока у них — величина порядка трёх-семи, точное значение написано в паспорте оборудования.
Отсюда правило подбора: мощность источника считается не по сумме номиналов, а по сумме номиналов плюс самый большой пусковой бросок. Инвертор, выбранный по сумме ватт, уйдёт в защиту в первый же запуск скважины — при формально достаточной мощности.
Форма напряжения, глубина разряда и ресурс
Форма напряжения. Плата газового котла использует сеть не только как питание: контроль пламени построен на измерении слабого тока через факел, и форма напряжения входит в измерительную схему. На ступенчатом напряжении котёл уходит в ошибку розжига при исправной горелке. Асинхронный насос на такой форме греется и гудит, а насос с электронным управлением может не запуститься вовсе.
Глубина разряда. Из номинальной ёмкости расходуется не вся: у литий-железо-фосфатных модулей допустимо от 80 до 90 процентов, у свинцовых AGM в циклическом режиме — от 30 до 50. Из одинакового номинала в киловатт-часах реально доступный запас отличается втрое, поэтому сравнивать батареи по цене за киловатт-час номинала бессмысленно.
Ресурс в циклах. Число циклов без условий измерения не значит ничего: его указывают вместе с глубиной разряда, током и температурой. Ресурс конкретной модели с полными условиями написан в её паспорте — сравнивать стоит это, а не крупную цифру в описании.
Когда резервное питание котлу не нужно
Есть случаи, когда честный ответ — систему не ставить.
- Котёл энергонезависимый: самотёчная система, где нет ни насоса, ни электронной платы. Такому котлу отключение света безразлично.
- Свет пропадает пару раз в год на полчаса, а дом за это время не успевает остыть. Здесь дешевле не менять ничего.
- Отключения регулярно длятся дольше суток. Батарея такой график не закрывает: считать нужно генератор или связку генератора с батареей.
- Под батарею нет отапливаемого места и не предвидится. Зимой в холодном помещении она перестанет заряжаться, и системы хватит на один цикл.
Пришлите состав котельной — вернём расчёт с ценами
Скажите, что должно работать при отключении: котёл, насосы, скважина, холодильник, свет. Посчитаем мощность инвертора и ёмкость батареи, соберём две конфигурации с ценами и сроками.
+7 (495) 771-54-00support@akb.to
Отвечает инженер, а не отдел продаж.
Вопросы
Частые вопросы по теме страницы
На сколько часов хватит батареи для котельной
Это деление доступного запаса энергии на нагрузку. Модуль 51,2 В на 100 А·ч — это 5,12 кВт·ч номинала, из которых до котельной доходит около четырёх пятых: остальное отнимают допустимая глубина разряда, КПД инвертора и его собственное потребление. При нагрузке 350 Вт получается порядка 11 часов, при 150 Вт — около суток.
Нужен ли ИБП твердотопливному котлу
Нужен, и здесь это не только про комфорт. Когда останавливается циркуляционный насос, топливо в топке продолжает гореть, а тепло из теплообменника не отводится — теплоноситель перегревается. Погасить загрузку мгновенно нельзя, поэтому насос должен работать и после пропадания сети.
Имеет ли смысл резервировать электрический котёл
Резервировать сам нагрев дорого: электрокотёл берёт киловатты, а не сотни ватт. Батарея на 10 кВт·ч удержит котёл мощностью 6 кВт меньше полутора часов, и это весь запас. Обычно поступают иначе — резервируют насосы и автоматику, а тепло на время отключения даёт второй источник.
Что происходит с котлом в момент переключения на батарею
Переход занимает паузу, длительность которой указана в паспорте инвертора. Часть плат такую паузу переживает незаметно, часть уходит в перезапуск. Проверяется это не по описанию, а тестом: на пусконаладке снимаем вводной автомат и смотрим, как котёл отрабатывает переход.
Заменит ли такая система стабилизатор напряжения
Зависит от схемы. Инвертор с двойным преобразованием держит напряжение на выходе сам, и отдельный стабилизатор ему не нужен. Если же система переходит на батарею только при пропадании сети, а напряжение в линии постоянно гуляет, стабилизатор ставится перед ней.
Успеет ли батарея зарядиться между отключениями
Литий-железо-фосфатные модули принимают заметно больший ток заряда, чем свинцовые, и восстанавливаются за часы, а не за сутки. Но если сеть дают на час в сутки, полностью система не восстановится — такой график считается отдельно, и решением там чаще оказывается связка с генератором.
