Какой ИБП выбрать для газового котла

Что покупают, когда покупают ИБП для котла

Под словом «ИБП» в рознице продаются устройства трёх разных классов, и для газового котла подходит далеко не каждый. Разница не в цене и не в бренде, а в том, что происходит с напряжением на выходе в момент, когда пропадает сеть, и какой формы это напряжение всё остальное время.

Задача источника для котельной формулируется точнее, чем «чтобы свет не гас». Плата газового котла — это измерительный прибор с исполнительными выходами. Она следит за пламенем, тягой, температурой теплоносителя и давлением в контуре, и часть этих измерений опирается на параметры питающей сети. Поэтому источник должен не просто выдавать 220 В, а воспроизводить то, что котёл получал от сети: форму, частоту, полярность и опору по потенциалу.

Отсюда простое следствие, которое экономит и деньги, и нервы. Подбор начинается не с выбора модели, а с пяти вопросов о требованиях. Ответы на них есть в инструкции котла и в замерах на объекте, а не в описании товара.

Пять требований, о которых идёт речь дальше

1. Форма напряжения на выходе: синусоидальная или ступенчатая.
2. Время переключения с сети на батарею и обратно.
3. Полярность выхода и фазозависимость котла.
4. Связь нулевого рабочего проводника с защитным при работе от батареи.
5. Мощность в ваттах с запасом на пуск насосов и запас энергии в киловатт-часах.

Три класса источников и что из них подходит котлу

Почему коробочный ИБП из компьютерного отдела почти всегда мимо

Компьютерный ИБП решает другую задачу: продержать системный блок те несколько минут, за которые человек успеет сохранить файл и выключить машину корректно. Отсюда всё его устройство. Батарея внутри маленькая, обычно от 7 до 9 А·ч при 12 В — это от 84 до 108 В·ч номинала. При нагрузке 200 Вт полный номинал ушёл бы примерно за полчаса, а с поправкой на допустимую глубину разряда свинцовой батареи и КПД преобразователя остаётся порядка пятнадцати минут.

Второе ограничение — зарядное устройство. Оно рассчитано на встроенную батарею и выдаёт ток порядка десятых долей ампера. Подключение к такому прибору внешних аккумуляторов большой ёмкости популярно в самодельных схемах и почти всегда заканчивается одинаково: батарея не успевает зарядиться между отключениями, а зарядный узел работает в режиме, на который не рассчитан.

Третье — форма напряжения. У массовых моделей на батарее выход ступенчатый, и это то самое, из-за чего котёл уходит в ошибку розжига. Отдельный разбор физики вопроса — в материале про чистый синус, здесь достаточно вывода: форма проверяется по паспорту до покупки.

Требование первое: синусоидальное напряжение на выходе

Контроль пламени в бытовых газовых котлах построен на ионизации: через факел пропускают слабый переменный ток и по нему определяют, горит горелка или нет. Схема измеряет микроамперы и опирается на форму питающего напряжения, поэтому сеть для платы — не только источник энергии, но и опорный сигнал. На ступенчатом напряжении измерение сбивается, и котёл уходит в блокировку при полностью исправной горелке.

Вольтметр разницы почти не покажет. У ступенчатого и у синусоидального напряжения совпадает действующее значение, и обычный мультиметр в обоих случаях отрисует около 220 В. Отличается спектр: у ступенчатой формы крутые фронты и заметная доля высших гармоник. Численно это выражают коэффициентом нелинейных искажений — у источников с синусом на выходе он держится в единицах процентов, у ступенчатых уходит в десятки. Цифру производители указывают в паспорте не всегда, но само слово «синусоидальное» в характеристике выхода обязано быть.

Второй пострадавший после платы — циркуляционный насос. Асинхронный двигатель на ступенчатом напряжении греется и гудит: часть энергии уходит в гармоники, которые полезной работы не совершают. Насос с электронным управлением может просто не запуститься, потому что его собственный преобразователь рассчитан на синусоидальный вход.

Требование второе: время переключения

В момент пропадания сети источник должен успеть подхватить нагрузку раньше, чем плата котла заметит потерю питания. Разброс по классам большой: у схемы с двойным преобразованием перерыва нет вовсе, потому что напряжение и так строится инвертором постоянно, а сеть на выход не проходит. У линейно-интерактивных приборов пауза обычно укладывается в единицы миллисекунд, у простых резервных — доходит до двух десятков.

Точную цифру для конкретного изделия берут из паспорта, а не из общего правила. Ещё важнее другое: единого норматива на то, какую паузу переживает плата котла, не существует. Разные производители закладывают разный запас по питанию своей электроники, и один и тот же источник с одним котлом работает безупречно, а с другим вызывает перезагрузку контроллера при каждом переходе.

Отсюда практика: время переключения проверяется не расчётом, а тестовым отключением на смонтированной системе. Снимается вводной автомат, и инженер смотрит, что происходит с котлом — продолжает работу, перезапускается или уходит в ошибку. Это и есть приёмка. Если котёл перезагружается, вопрос решается либо источником другого класса, либо схемой, где котёл питается от инвертора постоянно, а сеть служит только для заряда.

Типовые диапазоны по классам, ориентир для первичного отбора

• Двойное преобразование — перерыва нет: нагрузка всё время питается от инвертора.
• Линейно-интерактивные — единицы миллисекунд, обычно от 4 до 10.
• Резервные — от 10 до 20 миллисекунд, у отдельных моделей больше.
• Инверторные системы — от нуля до единиц миллисекунд в зависимости от того, работает выход в режиме постоянного преобразования или в режиме байпаса.

Требование третье: полярность выхода и фазозависимость котла

Часть газовых котлов фазозависима: плата корректно измеряет ток через пламя только тогда, когда фаза и ноль подключены каждый на своё место. Поменяли местами — котёл не видит пламя и останавливается, хотя горелка работает нормально. Признак фазозависимости обычно виден в схеме подключения в инструкции: фаза и ноль там подписаны раздельно, и это отдельно подчёркнуто.

При работе от резервного источника вопрос усложняется. Внутри прибора выход может быть перевёрнут относительно входа, а в режиме байпаса — повторять то, что пришло из розетки. Получается три возможных состояния: правильная полярность и от сети, и от батареи; правильная от сети и перевёрнутая от батареи; перевёрнутая всегда. Второй случай — самый неприятный, потому что при монтаже всё выглядит исправным, а проблема вылезает при первом реальном отключении.

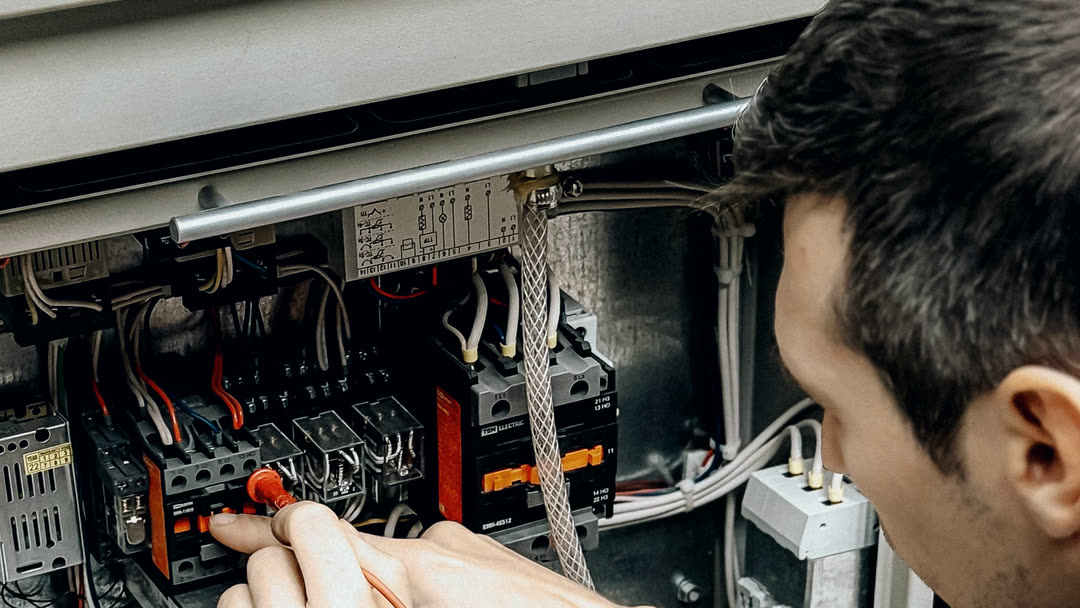

Проверка занимает минуту и делается на клеммной колодке котла индикаторной отвёрткой в двух режимах: при питании от сети и при работе от батареи. Фаза должна оказываться на одной и той же клемме в обоих случаях. Если нет — меняется подключение на выходе источника, а не на котле.

Требование четвёртое: связь нуля с землёй на выходе

Самый недооценённый пункт списка. Речь не о том, откуда берётся энергия, и не о том, какой она формы, а о том, к чему привязан потенциал нулевого провода — и это отдельный параметр, который в описаниях товара не пишут почти никогда.

В доме с системой заземления TN-C-S приходящий проводник PEN разделяется в вводном щите на рабочий ноль N и защитный проводник PE, а точка разделения соединяется с заземляющим устройством. Из-за этого ноль в розетке жёстко привязан к потенциалу земли: фазный провод показывает относительно земли около 220 В, нулевой — около нуля. Это привычная картина, которую видит индикаторная отвёртка.

Теперь вернёмся к контролю пламени. Ионизационный ток идёт от электрода через факел на корпус горелки, а корпус котла заземлён. Измерительная схема на плате отсчитывает этот ток относительно нулевого провода. Пока ноль привязан к земле, у схемы есть опора и разность потенциалов измеряется корректно. Как только опора исчезает, полезный сигнал в микроамперах тонет в наводках, и плата приходит к выводу, что пламени нет.

Опора исчезает ровно тогда, когда котёл переходит на инвертор. Выход многих преобразователей гальванически развязан от входа: выходная пара проводов не связана с землёй ни одним из проводников. Такая сеть называется плавающей — ни фаза, ни ноль не имеют определённого потенциала относительно PE. Практический признак виден сразу: индикаторная отвёртка светится на обоих проводах выхода либо не светится ни на одном, а бесконтактный пробник фазы ведёт себя непредсказуемо.

Второе следствие плавающего выхода серьёзнее ошибки розжига. Устройство защитного отключения на такой линии не защищает: току утечки при касании фазы просто некуда возвращаться, дифференциальный ток не возникает, и УЗО не срабатывает. Защита появляется только тогда, когда на стороне инвертора есть определённая связь нуля с защитным проводником.

Как это решают

• Инвертор со встроенным реле связи N и PE. При работе от сети реле разомкнуто, и точка объединения остаётся одна — в вводном щите. При переходе на батарею реле замыкает ноль на защитный проводник, и выходная сеть получает опору. Наличие такого реле смотрится в паспорте, в разделе про заземление.
• Внешнее реле в щите, управляемое сигналом состояния источника, — вариант для моделей без встроенного. Схему выполняет электрик, а не монтажник оборудования.
• Постоянная перемычка между N и PE после инвертора — распространённая самодельная ошибка. Она создаёт вторую точку объединения: при работе от сети часть рабочего тока пойдёт по защитному проводнику, УЗО начнёт отключаться без видимой причины, а в аварийном режиме защита сработает не так, как рассчитывалась.
• Система заземления TT решается иначе, универсального рецепта здесь нет: схема согласуется с проектом электроснабжения дома.

Требование пятое: мощность считается в ваттах, а не в вольт-амперах

В названии прибора почти всегда стоит полная мощность в вольт-амперах — цифра крупная и приятная. Нагрузка же потребляет активную мощность в ваттах. Связь между ними задаёт коэффициент мощности: активная мощность равна полной, умноженной на этот коэффициент. У бытовых источников он обычно лежит между 0,6 и 1,0, поэтому прибор с надписью 1000 В·А отдаёт в нагрузку от 600 до 1000 Вт в зависимости от модели.

Считать нужно в ваттах и по замеру, а не по шильдику котла. Число на шильдике относится к максимальному режиму, когда одновременно работают вентилятор дымоудаления, насос на полной скорости и вся автоматика, и для расчёта автономии оно завышено обычно вдвое или больше.

Отдельный вопрос — пусковые броски. У циркуляционных насосов двигатель маленький, и всплеск тока при старте невелик. Настоящие пики создают другие потребители котельной: скважинный насос, погружной насос, компрессор холодильника. Кратность пускового тока у них — величина порядка трёх-семи, точное значение указано в паспорте оборудования. Если такие потребители попадают в список резервируемых, мощность источника выбирается не по сумме номиналов, а по сумме номиналов плюс самый большой пусковой бросок.

Что и сколько потребляет в котельной

Сколько продержится: формула автономии и что в ней врёт

Запас энергии батареи считается умножением напряжения на ёмкость. Модуль 51,2 В на 100 А·ч даёт 5,12 кВт·ч номинала, модуль 24 В на 100 А·ч — 2,4 кВт·ч, автомобильный аккумулятор 12 В на 60 А·ч — 0,72 кВт·ч. Это номинал, и до нагрузки доходит меньше.

Рабочая формула выглядит так: время автономии равно номинальной энергии батареи, умноженной на допустимую глубину разряда и на КПД инвертора, делённой на сумму нагрузки и собственного потребления инвертора. Каждый множитель отнимает свою долю, и суммарно из номинала до котла доходит порядка четырёх пятых.

Разберём на числах. Батарея 51,2 В на 100 А·ч, то есть 5,12 кВт·ч номинала. Допустимая глубина разряда для литий-железо-фосфатной химии — от 80 до 90 процентов, возьмём 90. КПД инвертора в рабочей точке — от 90 до 95 процентов, возьмём 90. Остаётся 4,15 кВт·ч на выходе розетки. Котельная потребляет 350 Вт, инвертор на холостом ходу берёт ещё около 25 Вт — итого 375 Вт. Делим: получается примерно 11 часов.

Что в этой формуле оказывается неточным на практике. Собственное потребление инвертора при малой нагрузке съедает заметную долю: если котельная берёт 150 Вт, а инвертор на холостом ходу — 25 Вт, это шестая часть всего расхода. У свинцовых батарей добавляется зависимость отдачи от тока разряда: чем быстрее разряжаешь, тем меньше энергии получаешь, и на больших токах разница доходит до десятков процентов. У литий-железо-фосфатных модулей этот эффект в бытовых токах почти не выражен, поэтому их расчёт ближе к арифметике.

Время автономии при разных ёмкостях и нагрузках

Чем ограничен заряд и почему большая батарея не всегда помогает

Ёмкость батареи имеет смысл только в паре с током заряда. Если между отключениями батарея не успевает восстановиться, при следующем отключении она встретит его наполовину пустой, и расчётные часы превратятся в половину расчётных.

Считается это так же просто. Зарядный узел, отдающий 10 А при напряжении 12 В, развивает мощность около 120 Вт. Чтобы залить в батарею 5,12 кВт·ч, ему потребуется больше сорока часов непрерывной работы. Если свет пропадает через день, такая пара не работает в принципе — независимо от того, сколько стоила батарея.

У свинцовых аккумуляторов ток заряда ограничен самой химией: обычно это от 0,1 до 0,2 от численного значения ёмкости, поэтому полный цикл заряда занимает часы и часто больше суток. Литий-железо-фосфатные модули принимают заметно больший ток, до половины численного значения ёмкости и выше у отдельных моделей, и восстанавливаются за часы. Это не абстрактное преимущество, а разница между системой, которая готова к следующему отключению, и системой, которая не готова.

Готовый ИБП со свинцовыми АКБ или инвертор с литиевым модулем

Где стоит батарея и почему это не мелочь

Литий-железо-фосфатный модуль разряжается на холоде, но не заряжается: заряд при отрицательной температуре разрушает ячейку, поэтому система управления его блокирует. Практическое следствие простое — батарея ставится в отапливаемом помещении. Котельная подходит, техническое помещение подходит, неотапливаемая пристройка и гараж без обогрева — нет: зимой система перестанет восстанавливаться после первого же отключения.

Второй фактор — масса и основание. Батарейный модуль на несколько киловатт-часов весит десятки килограммов, и для настенного монтажа нужна несущая стена, а не перегородка. Для напольного — ровное прочное основание и отступы для обслуживания.

Третий — вентиляция и доступ. Оборудование выделяет тепло, а в закрытом шкафу без обмена воздуха инвертор начнёт снижать мощность по температуре. Плюс к тому, к системе должен быть доступ: рано или поздно её придётся обслуживать, а для этого нужно место перед ней, а не сорок сантиметров между котлом и стиральной машиной.

Совместимость: четыре стыка, на которых всё ломается

Система резервного питания котельной состоит из нескольких устройств разных производителей, и отказывает она обычно не внутри устройства, а на стыке между ними. Стыков четыре, и проверять их надо до покупки.

1. Инвертор и котёл. Форма напряжения, время переключения, полярность выхода, связь нуля с защитным проводником — всё, что разобрано выше. Проверяется по инструкции котла и по паспорту инвертора, подтверждается тестовым отключением.
2. Инвертор и батарея. У литиевого модуля есть собственная система управления, и она должна договориться с инвертором: сообщить пределы напряжения, ток заряда и команду на отключение. Обмен идёт по CAN или RS-485, и список поддерживаемых протоколов у инвертора конечен. Если связи нет, инвертор работает по профилю, заданному вручную, и настроить его надо под литий, а не под свинец: свинцовый профиль держит батарею в постоянном подзаряде, чего литию не требуется.
3. Инвертор и генератор, если планируется связка. Бытовые бензогенераторы дают напряжение с плавающей частотой, и часть инверторов отказывается с ними синхронизироваться либо принимает такой вход только на пониженной мощности заряда. Совместимость проверяется до покупки обоих устройств, а не после.
4. Инвертор и сеть. У каждого источника есть окно допустимого сетевого напряжения, при выходе за которое он переходит на батарею. Если в доме хронические просадки до 180 В, а окно узкое, система будет уходить в автономию по нескольку раз за вечер и разряжать батарею на ровном месте. Решается расширением окна там, где это допустимо, либо стабилизатором перед системой.

Порядок подбора: восемь шагов по порядку

1. Прочитать раздел про электропитание в инструкции котла

   Требование к форме напряжения, признак фазозависимости, требование к заземлению. Обычно это две страницы рядом с электрической схемой.

2. Замерить потребление котельной

   Токовыми клещами на вводе котельной группы, в установившемся режиме и в момент запуска насосов. Замер даёт цифру точнее любой документации.

3. Определить список резервируемого

   Только котёл с насосами или ещё свет, холодильник, связь и вода. Каждая позиция сдвигает и мощность, и время автономии.

4. Задать требуемое время автономии

   Не «побольше», а по факту прошлого года: сколько длилось самое долгое отключение и сколько их набралось за сезон.

5. Посчитать мощность и ёмкость

   Мощность — сумма нагрузок в ваттах плюс самый большой пусковой бросок. Ёмкость — по формуле автономии с учётом глубины разряда и КПД.

6. Проверить помещение под батарею

   Отапливаемое, с вентиляцией, с прочным основанием и местом для обслуживания. Этот шаг иногда меняет всю конфигурацию.

7. Согласовать схему заземления

   Как организуется связь нуля с защитным проводником при работе от батареи и что при этом происходит с УЗО. Вопрос к электрику, а не к продавцу оборудования.

8. Провести тест отключением

   Снять вводной автомат при работающем котле и посмотреть, переживает ли он переход. Проверить полярность на клеммах котла в обоих режимах. Это приёмка, а не формальность.

Когда ИБП для котла не нужен и когда наше решение не подходит

Честный ответ о границах применимости экономит больше денег, чем самый тщательный выбор между моделями. Есть шесть ситуаций, в которых система резервного питания либо не нужна вовсе, либо решает не ту задачу.

• Котёл энергонезависимый: самотёчная система без насоса и без электронной платы. Отключение света такому котлу не мешает, источник ему не нужен ни за какие деньги.
• Отключения регулярно длятся дольше суток. Батарея этот график не закрывает: чтобы держать котельную 350 Вт двое суток, нужно около 17 кВт·ч полезной энергии, то есть модуль на 400 А·ч. Дешевле и правильнее генератор либо связка генератора с батареей, где батарея берёт первые часы, а генератор — длинные отключения.
• В доме электрокотёл. Его мощность — от шести киловатт и выше, и запас энергии на несколько часов работы стоит несопоставимо с газовым сценарием. Здесь считают либо генератор, либо резервный контур на другом виде топлива.
• Нет отапливаемого места под батарею и не предвидится. Литий в неотапливаемом помещении зимой не заряжается, и система превращается в разовый источник на один цикл.
• Реальная проблема — качество напряжения, а не отключения. Если свет не пропадает, но постоянно проседает, задача решается стабилизатором, а не резервным питанием. Резервное питание при этом может понадобиться дополнительно, но первым его ставить незачем.
• Свет пропадает пару раз в год на полчаса. Тогда вопрос не в выборе источника, а в том, стоит ли вообще что-то менять: расходы на систему не окупятся ни удобством, ни спасённым отоплением.

Частые заблуждения

Восемь утверждений, которые встречаются чаще остальных и стоят дороже разницы в цене оборудования.

• «Прибор на 1000 В·А потянет нагрузку 1 кВт». Вольт-ампер — полная мощность, ватт — активная. Реальная отдача такого прибора в ваттах меньше указанной цифры, и насколько именно, написано в паспорте через коэффициент мощности.
• «Чем больше батарея, тем лучше». Только в паре с током заряда. Батарея, которая не успевает восстановиться между отключениями, работает как батарея вдвое меньшего размера, а стоит как большая.
• «Компьютерный ИБП подойдёт, если подключить к нему внешние аккумуляторы». Зарядный узел на такую ёмкость не рассчитан, форма напряжения от этого не меняется, а тепловой режим прибора выходит за расчётный.
• «Возьму автомобильный аккумулятор, он дешевле». Стартерный аккумулятор рассчитан на короткий мощный разряд с немедленным зарядом. Циклический разряд на половину ёмкости убивает его за десятки циклов, и за сезон приходится покупать второй.
• «Котёл встал при отключении — значит, не хватило мощности». Чаще дело в полярности на выходе или в отсутствии связи нуля с защитным проводником. Мощность проверяется первой, потому что это просто, но виновата она реже.
• «Чистый синус решает проблему просадок напряжения». Форма напряжения и его величина — разные параметры. Если сеть регулярно уходит за допуск, нужен либо источник с двойным преобразованием, либо стабилизатор перед системой.
• «Заземление можно не делать, инвертор же развязан». Ровно наоборот: именно из-за развязки на выходе появляется плавающий потенциал, из-за которого котёл теряет опору для измерения, а УЗО перестаёт защищать.
• «Литий боится мороза и для котельной не годится». Котельная отапливаемая, и в ней проблемы нет. Ограничение касается заряда при отрицательной температуре, то есть установки в неотапливаемом помещении, а не самой химии.

Что делать дальше

Порядок действий короткий и не требует ни инженерного образования, ни похода в магазин. Найдите в инструкции котла раздел про электропитание и выпишите оттуда три вещи: требование к форме напряжения, признак фазозависимости и требование к заземлению. Замерьте реальное потребление котельной токовыми клещами — в установившемся режиме и на запуске насосов. Посчитайте по факту прошлого года, сколько часов не было света и каким было самое долгое отключение.

С этими цифрами подбор перестаёт быть спором о брендах и становится арифметикой: мощность выбирается по сумме нагрузок с запасом на пуск, ёмкость — по формуле автономии, класс источника — по требованиям котла к форме напряжения и времени переключения.

Дальше остаётся проверить два условия, которые не зависят от оборудования: есть ли отапливаемое место под батарею и как в доме организовано заземление. Если хотя бы одно из них под вопросом, решать надо его, а не выбирать модель.
