Качество напряжения в частном доме

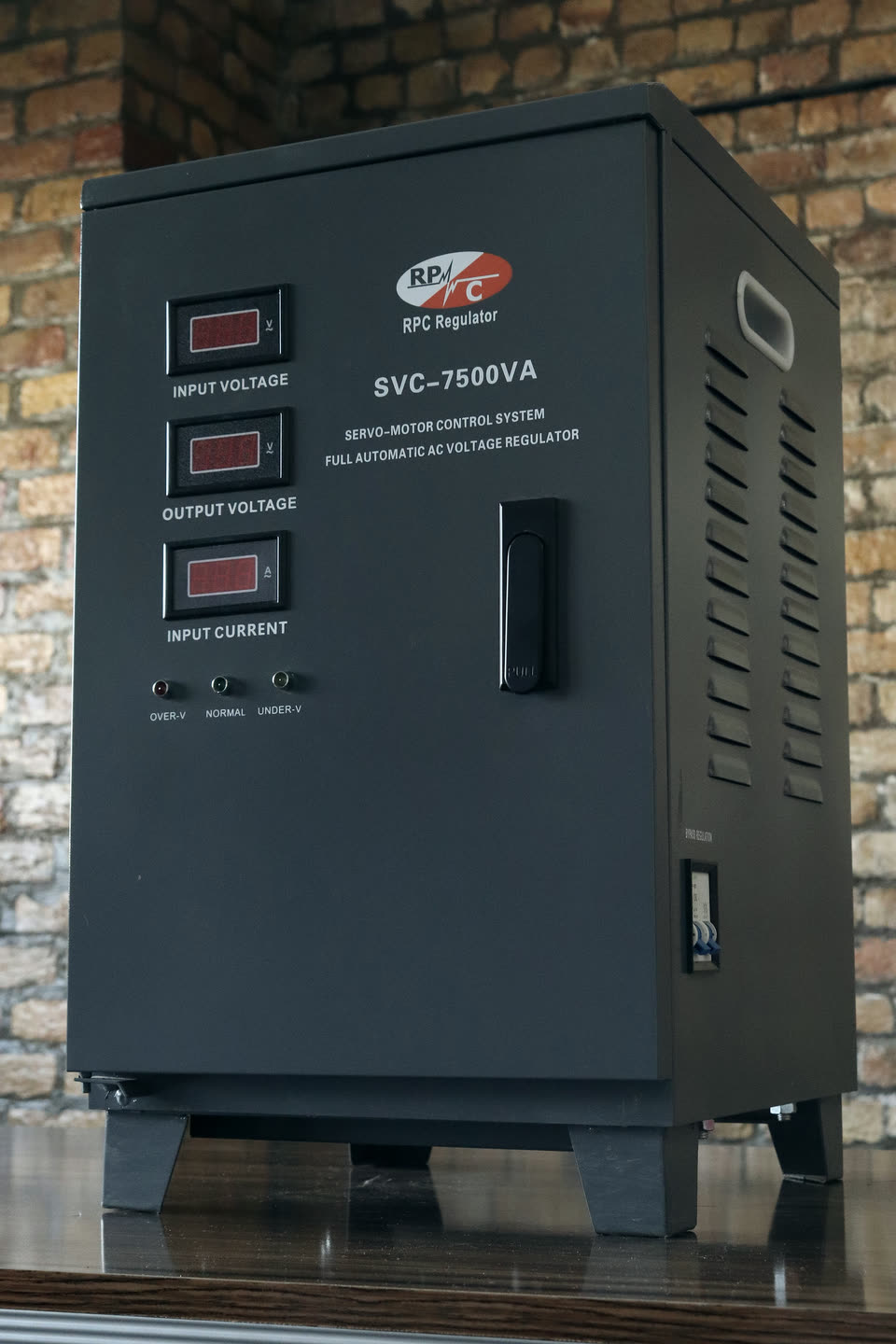

Стабилизатор напряжения для дома 220 В
Стабилизатор напряжения для дома выравнивает величину напряжения в сети, но не заменяет резервное питание: собственного накопителя внутри нет, и при пропадании сети на выходе ноль. Подбираем тип и мощность по недельному замеру, а не по площади дома, и показываем расчёт со схемой щита до заказа. Если по замеру окажется, что стабилизатор вам не нужен, скажем об этом.
Скажем, что нужно под ваш объект, до выезда и без обязательств.
Быстрый подбор
Подобрать систему за минуту
Расчёт можно получить самому и без контактов. Точную смету со сроками считает инженер.
- Калькулятор подбораТри шага: что резервируем, на сколько часов, результат с мощностью и ёмкостью.Открыть калькулятор
- Время автономииСколько система продержится при вашей нагрузке и что меняет каждый прибор.Посчитать автономию
- Разговор с инженеромОпишите объект — скажем, что нужно и чего делать не стоит. До выезда и без обязательств.+7 (495) 771-54-00
С чего начать: три ситуации и три разных ответа
Выбор начинается не с каталога, а с двух ответов: какое напряжение в розетке в вечерний пик и пропадает ли свет совсем. По этой паре задача расходится на три решения, и стоят они по-разному.
Найдите свою строку
- Вечером 190–200 В, свет не пропадает. Это задача стабилизатора. Мощность считается от вводного автомата и минимального напряжения за неделю, тип — от того, плавно напряжение уходит или скачками.
- Напряжение гуляет и свет пропадает на часы. Это задача системы резервного питания. Инвертор с двойным преобразованием держит напряжение на выходе сам, и отдельный стабилизатор перед ним чаще не нужен.
- Ниже 165 В большую часть суток. Стабилизатор придётся брать с заметным запасом, потому что при низком входе он отдаёт меньше паспортной мощности. Параллельно имеет смысл подать заявление в сетевую организацию: качество напряжения нормируется, и замеры они обязаны провести.
Из чего состоит решение и что за что отвечает
- Стабилизатор
- Держит выходное напряжение в допуске, на который рассчитана техникаТип и мощность выбираются по минимуму за неделю и по характеру изменений, а не по площади дома
- Рубильник обхода
- Питает дом мимо стабилизатора на время сервиса или заменыБез обхода день ремонта дом проводит без электричества целиком
- Реле напряжения после стабилизатора
- Отключает нагрузку, если аппарат пропустил вход прямо на выходЗалипший силовой контакт и пробитый ключ — штатные сценарии отказа, и страховать надо именно их
- Ограничитель импульсных перенапряжений
- Отводит грозовой и коммутационный импульсЧерез обмотку стабилизатора импульс проходит насквозь, стабилизация от него не защищает
- Нестабилизированная группа
- Нагреватели идут мимо стабилизатораБойлер, варочная панель и тёплый пол дают основную мощность дома и к качеству напряжения безразличны
- Замер и пусконаладка

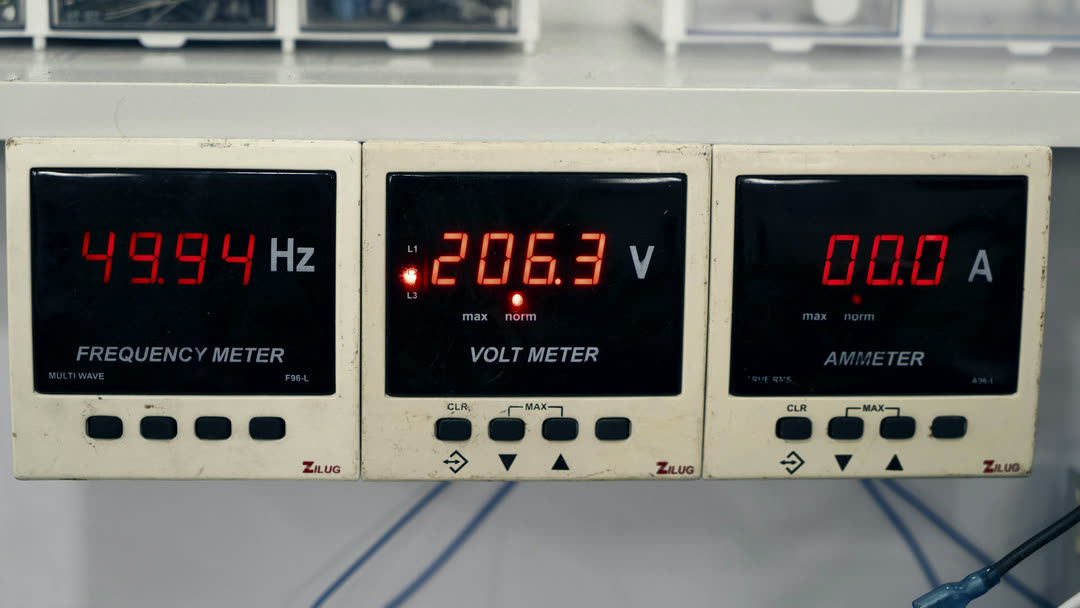

- Неделя записи минимума и максимума до подбора, проверка выхода под нагрузкой после монтажаОдно показание мультиметра днём в будни исходными данными не считается
- Система резервного питания
- Добавляется, если свет пропадает, а не только проседаетИнвертор, литиевый батарейный модуль и автоматика ввода. Ставится со стороны нагрузки, после стабилизатора
Конфигурации: что ставим под результат замера
| Что показал замер | Что ставим | Мощность | Что работает при отключении сети | Цена |
|---|---|---|---|---|
| 190–210 В в вечерний пик, свет не пропадает | Стабилизатор на ввод, обход и реле напряжения | От вводного автомата: 40 А — это 9,2 кВ·А до поправки на просадку | Ничего: накопителя в стабилизаторе нет | Считаем после недельного замера |
| Просадки мешают котлу и автоматике, остальной дом терпит | Стабилизатор на группу котельной | 0,5–1 кВ·А | Ничего: котёл встанет вместе с сетью | Считаем после недельного замера |
| Напряжение гуляет и свет пропадает на часы | Резервное питание котла, стабилизатор — по результату замера | Нагрузка 300–600 Вт | Котёл и циркуляционный насос | Рассчитаем под ваш объект |
| Свет пропадает, дом должен оставаться пригодным для жизни | Резервное питание критических линий | До 5 кВт | Котёл, свет, холодильник, вода, связь | Рассчитаем под ваш объект |
| Свет пропадает, в доме скважина и мощные потребители | Резервное питание на весь набор критических линий | До 10 кВт | Котёл, скважина, критические линии дома | Рассчитаем под ваш объект |
Почему мощность считают от вводного автомата, а не от нагрузки
Стабилизатор на вводе обязан пропустить всё, что пропустит вводной автомат: в тот вечер, когда в доме включено сразу всё, выбирать он не будет. Поэтому исходная цифра — номинал автомата, а не сумма мощностей приборов. Дальше к ней применяются три поправки, и каждая увеличивает результат.
Первая — вольт-амперы против ватт. Стабилизаторы маркируются в полной мощности, техника — в активной. Для нагревателя разницы нет, для двигателя или импульсного блока питания без коррекции коэффициента мощности она доходит до полутора-двух раз.
Вторая — пусковые токи. Асинхронный двигатель на старте берёт в три-семь раз больше номинала в течение долей секунды: насос на 1 кВт может потребовать до 5 кВт. Это перекрывается либо перегрузочной способностью из паспорта, либо запасом по номиналу.
Третья, самая недооценённая, — просадка входа. Паспортная мощность указывается при номинальном напряжении. Автотрансформатор ограничен по току, и при низком входе тот же выходной ток упирается в предел: доступная мощность примерно равна паспортной, умноженной на отношение фактического входного напряжения к номинальному. При 165 В на входе аппарат отдаёт около 75 % шильдика.
Счёт на живом примере. Ввод 40 А — это 9,2 кВ·А. Минимум за неделю 168 В даёт коэффициент 0,76, и требуемая паспортная мощность вырастает до 12,1 кВ·А. Запас на пуски насоса и компрессора добавляет ещё около 20 %, получается 14,5 кВ·А, и берётся ближайший типоразмер вверх. Если те же 9,2 кВ·А посчитать без поправок, разница окажется почти двукратной.
Стабилизатор правит величину напряжения и не правит его форму
Релейный, симисторный и электромеханический типы устроены одинаково: внутри автотрансформатор с отводами, и различие только в том, чем эти отводы переключаются. Форма напряжения на выходе у всех трёх повторяет входную со всеми искажениями. Инверторный тип собирает синусоиду заново и потому от входной формы не зависит, но стоит заметно дороже и хуже терпит пусковые токи.
Для дома это важно в одном месте — у газового котла. Контроль пламени построен на ионизации: через факел пропускают слабый переменный ток и по нему определяют, горит горелка или нет. Схема опирается на форму питающего напряжения, поэтому котёл, который встаёт при просадках, лечится источником с синусоидальным выходом, а не любым стабилизатором помощнее.
Второй нюанс — ступени. У релейного и симисторного типов переход между отводами занимает порядка 10–20 мс, и это разрыв непрерывности. Холодильник и свет его не заметят, плата котла и линейно-интерактивный источник бесперебойного питания за стабилизатором — могут.
И то, чего стабилизация не делает вовсе: она не гасит импульсные перенапряжения от грозы, не спасает при обрыве нуля и не чинит плохой контакт в вашем собственном щите. Первое — работа ограничителя перенапряжений, второе — реле напряжения, третье — ревизии ввода. Каждая из задач решается своим аппаратом, и ни одна не решается стабилизатором большей мощности.
Что стабилизатор экономит системе резервного питания
Если у вас и просадки, и отключения, устройств может понадобиться два — но не обязательно. Инвертор с двойным преобразованием стабилизирует напряжение сам, тем же способом, что и инверторный стабилизатор, и отдельный аппарат перед ним не нужен, пока сеть укладывается в его входной диапазон.
Стабилизатор окупается в одном конкретном случае: когда напряжение регулярно уходит ниже входного порога инвертора. Инвертор тогда честно делает то, для чего сделан, — переходит на батарею. Проблема в том, что делает он это каждый вечер.
Во что это обходится. Три часа работы от батареи ежедневно при нагрузке 1 кВт — это 3 кВт·ч в сутки и около 1 100 кВт·ч в год. Для батареи на 10 кВт·ч получается порядка 110 полных циклов в год вместо примерно 15, которые набегают при использовании по прямому назначению. Ресурс литиевой ячейки считается в циклах при заданной глубине разряда (DoD) и температуре — число циклов без этих условий не значит ничего, — и каждый вечерний переход тратит ресурс, купленный под отключения.
Порядок подключения: стабилизатор со стороны сети, до системы резервного питания. Ставить его после бессмысленно — на выходе инвертора напряжение уже стабилизировано, а при работе от батареи стабилизатор превращается в паразитную нагрузку и ест ту самую энергию, ради которой всё затевалось.
Цифры, на которых держится расчёт
- Допуск по ГОСТ 32144-2013
- ±10 % от номиналаПри номинале 230 В это коридор 207–253 В в течение всего недельного интервала
- Коэффициент просадки мощности
- минимальное напряжение / номинальноеПри 165 В на входе стабилизатор отдаёт около 75 % паспортной мощности
- Пусковой ток асинхронного двигателя
- 3–7 номиналовДоли секунды, но насос на 1 кВт может потребовать до 5 кВт на старте
- cos φ техники с импульсным блоком питания
- 0,5–0,7300 Вт активной мощности превращаются в 430–600 В·А полной
- КПД автотрансформаторного стабилизатора
- 96–98 %При нагрузке 10 кВт это 200–400 Вт тепла в помещении постоянно, вентиляция обязательна
- Реакция ступенчатого стабилизатора
- 10–20 мс на ступеньЭтот разрыв плата котла или линейно-интерактивный источник питания может прочитать как пропадание сети
Как проходит работа
Заявка
Нужны номинал вводного автомата, характер проблемы — проседает, скачет или пропадает — и список того, что должно работать.
Неделя замера
Подсказываем, чем мерить, или привозим прибор с памятью. Нужны минимум и максимум за неделю с обязательным вечерним пиком, зимой картина отличается от летней.
Расчёт
Присылаем тип аппарата, мощность с поправкой на просадку, схему щита с обходом и цены. До заказа и без обязательств.
Монтаж
Ставим стабилизатор на ввод после счётчика, выносим нагреватели на нестабилизированную группу, добавляем обход и реле напряжения.
Проверка под нагрузкой
Смотрим выход в вечерний пик и снимаем показания. Приёмка идёт по факту на объекте, а не по строке из паспорта.
Когда стабилизатор покупать не надо
Стабилизатор — узкий инструмент: он приводит в порядок величину напряжения и больше ничего. Значительная часть жалоб, с которыми его покупают, к отклонению напряжения отношения не имеет.
- Недельный замер показал 205–240 В с редкими короткими выходами за границы. Сеть в допуске, достаточно реле напряжения на вводе как страховки от аварии в линии.
- Свет пропадает целиком. На входе стабилизатора ноль, на выходе тоже ноль. Нужен накопитель энергии, а при отключениях длиной в сутки — генератор или связка генератора с батареей.
- Напряжение падает только тогда, когда вы сами включаете мощную технику. Проблема внутри дома: сечение кабеля, контакты, автоматы. Стабилизатор замаскирует нагрев соединений, а не устранит его.
- Основная нагрузка дома — нагреватели: электрокотёл, бойлер, тёплый пол. ТЭН при 190 В греет медленнее и не ломается, стабилизировать его смысла нет.
- Причина в линии, а не в доме: к старому трансформатору подключился новый посёлок. Оборудование лечит симптом, а заявление в сетевую организацию по ГОСТ 32144-2013 иногда заканчивается заменой трансформатора за их счёт.
Пришлите замеры напряжения — вернём расчёт со схемой щита
Скажите, что должно работать при отключении: котёл, насосы, скважина, холодильник, свет. Посчитаем мощность инвертора и ёмкость батареи, соберём две конфигурации с ценами и сроками.
+7 (495) 771-54-00support@akb.to
Отвечает инженер, а не отдел продаж.
Вопросы
Частые вопросы по теме страницы
Спасёт ли стабилизатор напряжения от отключения света
Нет, ни в каком исполнении. Внутри нет накопителя энергии: аппарат берёт напряжение со входа и приводит его к 220 В на выходе. При нуле на входе на выходе будет ноль. От отключений работает инвертор с батареей, а при перебоях длиной в сутки — генератор.
Какой мощности стабилизатор нужен на дом
Считается от вводного автомата, а не от суммы приборов: ток автомата умножается на 230 В, результат делится на коэффициент просадки и увеличивается на запас под пусковые токи. Для ввода 40 А при минимуме 168 В за неделю выходит около 14,5 кВ·А, то есть ближайший типоразмер — 15 кВ·А. Без замера эта цифра не считается.
Какой стабилизатор поставить на газовый котёл
По мощности хватает аппарата на 0,5–1 кВ·А: котёл с насосом потребляет 150–600 Вт, и почти весь запас уходит на пусковой ток насоса. Важнее мощности две вещи: нижняя граница входного диапазона должна перекрывать вашу просадку, а помещение быть отапливаемым. От отключений света стабилизатор котёл не защитит.
Три однофазных стабилизатора или один трёхфазный
В доме без трёхфазных двигателей практичнее три однофазных: перекос фаз в частном секторе обычное дело, и выход одной фазы за диапазон не оставляет дом без света целиком. Если в доме есть трёхфазный насос или станок, выбор делается по защите от обрыва фазы: двигатель, оставшийся на двух фазах, выходит из строя за минуты.
Можно ли поставить стабилизатор в неотапливаемом гараже
У большинства бытовых моделей рабочий диапазон начинается от 0 или +5 °C, и это первое, что проверяется в паспорте. Электромеханическому типу мороз вреден отдельно: смазка привода густеет, износ щётки растёт. Общая для всех типов проблема — конденсат на плате при перепадах температуры.
Нужен ли стабилизатор, если ставим систему резервного питания
Чаще нет: инвертор с двойным преобразованием держит напряжение на выходе сам. Стабилизатор оправдан, когда сеть регулярно проседает ниже входного порога инвертора и тот уходит на батарею каждый вечер. Три часа на батарее ежедневно при нагрузке 1 кВт — это около 1 100 кВт·ч в год и порядка 110 полных циклов вместо примерно 15 при штатной работе.
