ИБП для дома 5 кВт с аккумуляторами
ИБП для дома 5 кВт — это инвертор с номинальной мощностью 5 кВт и литиевая батарея: инвертор задаёт, сколько приборов работает одновременно, батарея — сколько часов они продержатся. В 5 кВт помещаются котёл с насосами, вода, свет, холодильник и связь; электроотопление, проточный водонагреватель и варочная панель в этот бюджет не входят. Считаем конфигурацию по вашему списку нагрузок и показываем расчёт до заказа.
Скажем, что нужно под ваш объект, до выезда и без обязательств.
Быстрый подбор
Подобрать систему за минуту
Расчёт можно получить самому и без контактов. Точную смету со сроками считает инженер.
- Калькулятор подбораТри шага: что резервируем, на сколько часов, результат с мощностью и ёмкостью.Открыть калькулятор
- Время автономииСколько система продержится при вашей нагрузке и что меняет каждый прибор.Посчитать автономию
- Разговор с инженеромОпишите объект — скажем, что нужно и чего делать не стоит. До выезда и без обязательств.+7 (495) 771-54-00
С чего начать: три типовых сценария под 5 кВт
Подбор начинается не с мощности инвертора, а со списка того, что должно работать при отключении. Пять киловатт — это потолок одновременной нагрузки, и ниже три набора, которые в него укладываются. Найдите ближайший к своему дому: от него считается ёмкость батареи и время автономии.
Что резервируем
- Отопление и связь: газовый котёл, циркуляционные насосы, свет в котельной, роутер. Средняя нагрузка 0,3–0,5 кВт.
- Критические линии: то же плюс холодильник, вода, свет и розетки кухни. Средняя нагрузка 0,6–0,9 кВт.
- Дом без мощной электрики: то же плюс скважина и бытовая техника, включаемая по очереди. Средняя нагрузка 0,9–1,3 кВт.
Из чего состоит система на 5 кВт
- Инвертор
- Синусоидальное напряжение, номинальная мощность 5 кВтЗапас по кратковременной перегрузке подбираем под пусковые токи насосов и компрессоров
- Батарейный модуль
- Литий-железо-фосфатный (LiFePO4) с системой управления BMSЁмкость выбирается отдельно от мощности: она задаёт часы, а не киловатты
- Автоматика ввода
- Переход на батарею и обратно без участия человекаВремя переключения проверяется на объекте, а не берётся из описания
- Щитовая часть

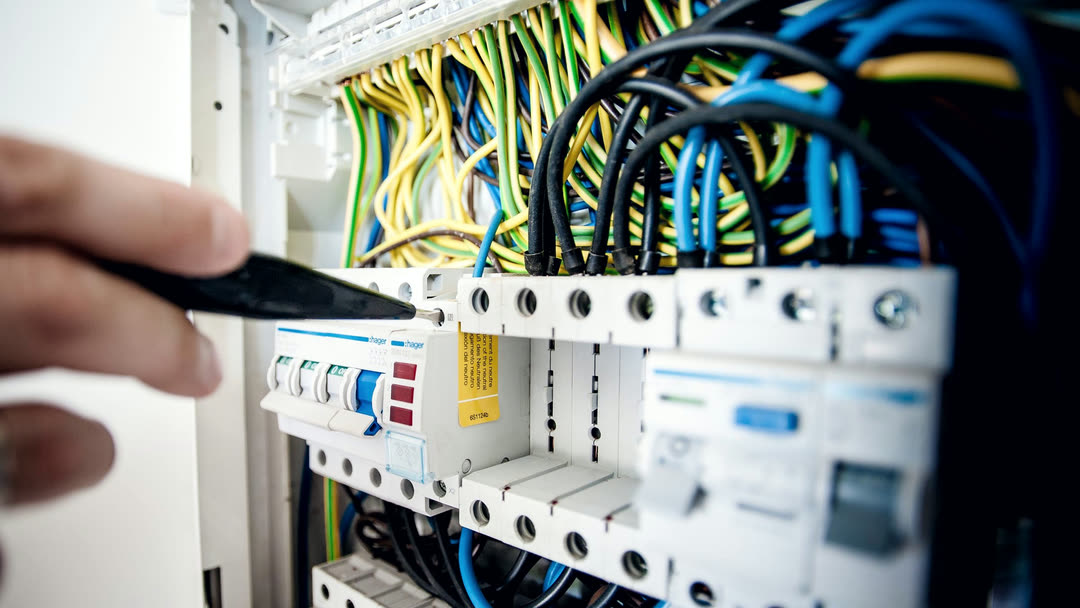

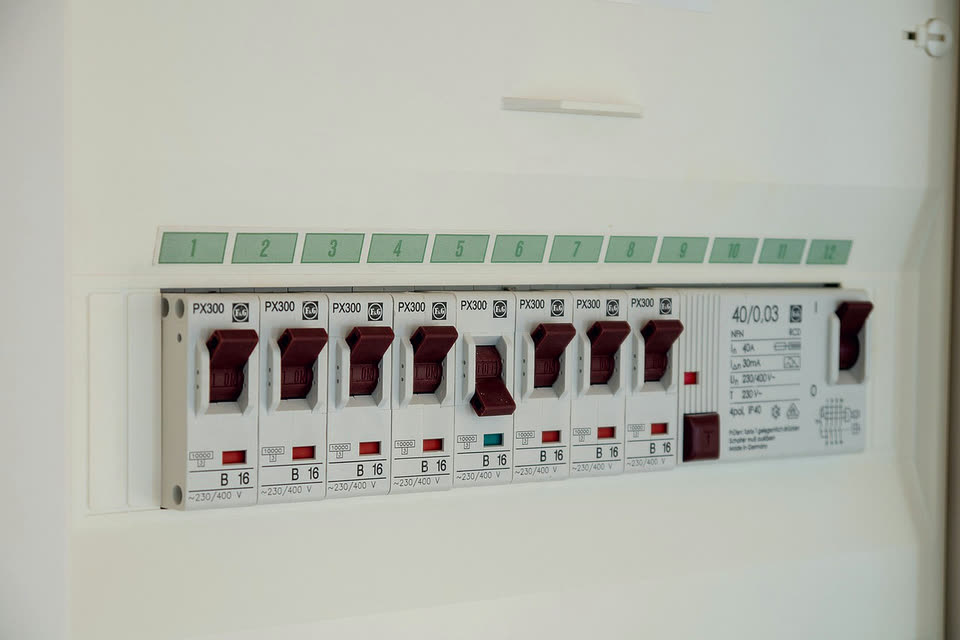

- Выделенная группа резервируемых линийРезервируют не весь дом, а линии, без которых он перестаёт работать
- Пусконаладка
- Проверка полярности на клеммах котла и тест реальным отключением
- Документы
- Паспорт изделия, гарантийный талон, схема смонтированной системы
Конфигурации: мощность одна, время задаёт батарея
| Мощность и ёмкость | Что работает при отключении | Средняя нагрузка | Время автономии |
|---|---|---|---|
| 5 кВт · 5 кВт·ч | Котёл, циркуляционные насосы, свет в котельной, роутер | 0,3–0,5 кВт | 8–13 ч |
| 5 кВт · 10 кВт·ч | То же плюс холодильник, вода, свет и розетки кухни | 0,6–0,9 кВт | 9–13 ч |
| 5 кВт · 15 кВт·ч | То же плюс скважина и бытовая техника по очереди | 0,9–1,3 кВт | 9–13 ч |
Из чего складывается стоимость
| Что оплачивается | Что входит | Цена |
|---|---|---|
| Комплект для дома 5 кВт | Инвертор, батарейный модуль, автоматика ввода, коммутация | Рассчитаем под ваш объект |
| Монтаж и пусконаладка | Установка оборудования, выделенная группа в щите, тест отключением | Рассчитаем под ваш объект |
| Выезд и замер | Осмотр щита и помещения под батарею, замер нагрузок и качества сети | Рассчитаем под ваш объект |
Почему 5 кВт — это про мощность, а не про часы
Киловатт и киловатт-час — разные величины, и именно на них чаще всего ошибаются при подборе. Пять киловатт означают, что система выдержит одновременно включённые приборы суммарной мощностью до 5 кВт, то есть около 22 А при 230 В. Сколько часов они проработают, зависит от ёмкости батареи в киловатт-часах, и больше ни от чего.
Отсюда практический вывод: более мощный инвертор не добавляет ни одного часа автономии. Дом, который потребляет 0,5 кВт, продержится на батарее 10 кВт·ч одинаково и с инвертором на 5 кВт, и с инвертором на 10 кВт. Мощность добавляет не время, а возможность включить больше приборов сразу.
Что мы закладываем в расчёт
Сумма мощностей с шильдиков — это не расчёт, а первая прикидка. Между ней и работающей системой стоят несколько вещей, каждая из которых способна испортить результат уже на объекте.
- Полезная энергия вместо номинальной ёмкости. Часть запаса система управления не отдаёт, часть теряется в преобразовании — автономию считаем от того, что реально доступно нагрузке.
- Пусковые токи. Двигатель скважинного насоса и компрессор холодильника в момент пуска берут кратно больше номинала. Смотрим не только сумму, но и совпадение пусков во времени: кратность и допустимое время перегрузки указаны в паспорте инвертора.
- Форма напряжения. Газовому котлу нужен синус: контроль пламени построен на измерении слабого тока через факел, и форма напряжения здесь часть измерительной схемы.
- Время переключения. Оно должно укладываться в паузу, которую плата котла переживает без перезагрузки. Это параметр конкретного инвертора, и проверяется он тестовым отключением на объекте.
- Собственное потребление инвертора. В режиме ожидания оно не нулевое, у разных моделей отличается заметно и за сутки съедает ощутимую долю батареи — в длинных расчётах учитываем отдельно.
- Условия для батареи. Литий разряжается на холоде, а заряжаться при отрицательной температуре не может: заряд разрушает ячейку, и BMS его блокирует. Модуль ставится в отапливаемом помещении.
- Тип ввода. При трёхфазном вводе отдельно решается, резервируется одна фаза или все три: от этого зависят и схема, и нужная мощность.
Как проходит работа
Заявка
Нужны список того, что должно работать при отключении, и модель котла, если он газовый.
Расчёт
Присылаем мощность инвертора, ёмкость батареи и время автономии по вашим нагрузкам, с ценами на оборудование и работы.
Выезд и замер
Смотрим щит, помещение под батарею и качество сети. На этом шаге конфигурация уточняется, а иногда упрощается.
Монтаж
Ставим оборудование, выделяем группу резервируемых линий в щите, укладываем трассы.
Тест отключением
Снимаем ввод и смотрим, как дом переживает переход на батарею и обратно. Это и есть приёмка.
5 кВт или 10 кВт
| Параметр | 5 кВт | 10 кВт |
|---|---|---|
| Одновременная нагрузка | До 5 кВт, около 22 А при 230 В | До 10 кВт |
| Что закрывает | Отопление, вода, свет, холодильник, связь | То же плюс мощная техника и запас на одновременные пуски |
| Ввод | Однофазный | Однофазный или трёхфазный, схема считается отдельно |
| Место и вес оборудования | Меньше, чаще помещается на стену котельной | Больше: тяжелее шкаф и выше требования к основанию |
| Время автономии при равной батарее | Одинаковое | Одинаковое |
| Стоимость | Рассчитаем под ваш объект | Рассчитаем под ваш объект |
ВыводДля дома с газовым отоплением 5 кВт закрывают задачу почти всегда: суммарная мощность критических линий до этой цифры обычно не доходит. Десять киловатт нужны там, где в резерв заводят мощную технику или все три фазы, — без такой задачи разница уходит в мощность, которой никто не пользуется.
Когда 5 кВт задачу не решат
Есть случаи, когда честный ответ — не эта конфигурация.
- Дом с электрическим отоплением. Электрокотёл, тёплые полы и проточный водонагреватель сопоставимы по мощности со всем резервом целиком или превышают его: здесь считают другую схему и другой бюджет.
- Отключения регулярно длятся дольше суток. Батарея такой график не закрывает — нужен генератор или связка генератора с батареей.
- Мастерская или производство со станками. Расчёт ведут по режиму работы оборудования, а не по списку бытовых приборов, и 5 кВт там обычно мало.
- Свет пропадает пару раз в год на полчаса. Тогда вопрос не в оборудовании, а в том, стоит ли вообще что-то менять.
Пришлите список нагрузок — вернём расчёт по вашему дому
Скажите, что должно работать при отключении: котёл, насосы, скважина, холодильник, свет. Посчитаем мощность инвертора и ёмкость батареи, соберём две конфигурации с ценами и сроками.
+7 (495) 771-54-00support@akb.to
Отвечает инженер, а не отдел продаж.
Вопросы
Частые вопросы по теме страницы
Хватит ли 5 кВт на весь дом
На весь дом целиком обычно нет, и это нормально: в резерв заводят не всё, а линии, без которых дом перестаёт работать. Отопление, вода, холодильник, свет и связь укладываются в 5 кВт с запасом. Электроотопление, проточный водонагреватель и варочная панель в этот бюджет не входят.
Сколько часов проработает система на 5 кВт
Мощность инвертора на это не влияет — время задаёт ёмкость батареи. При средней нагрузке 0,5 кВт батарея на 5 кВт·ч держит порядка восьми часов, на 10 кВт·ч — примерно вдвое дольше. Точную цифру считаем по вашему списку нагрузок, с учётом полезной ёмкости и потерь.
Что произойдёт, если включить нагрузку больше 5 кВт
Инвертор какое-то время держит перегрузку, а затем снимает напряжение с выхода по защите — это штатное поведение, а не поломка. Чтобы до этого не доходило, резервируемые линии выделяют в щите отдельно, и мощная техника на них просто не попадает. Кратность и допустимое время перегрузки указаны в паспорте инвертора.
Нужно ли учитывать пусковые токи насоса и холодильника
Да, это основная причина, по которой инвертор берут с запасом по мощности. Двигатель насоса и компрессор холодильника в момент пуска потребляют кратно больше своего номинала, и система, собранная по сумме шильдиков, уходит в защиту на первом же пуске. В расчёте смотрим, какие пуски могут совпасть во времени.
У меня трёхфазный ввод — подойдёт ли система на 5 кВт
Подойдёт, если резервировать одну фазу и собрать на неё критические линии: так делают чаще всего. Резервирование всех трёх фаз возможно, но это другая схема и другая мощность. Решение принимаем после осмотра щита.
Чем это отличается от готового ИБП на 5 кВА из магазина
Вольт-ампер — полная мощность, ватт — активная, поэтому 5 кВА в реальной нагрузке заметно меньше 5 кВт. Кроме того, у готовой коробки время работы задано встроенной батареей и измеряется минутами, а здесь ёмкость подбирается под нужное число часов. Разница в задаче, а не только в цене.
