Готовый комплект
Комплект для дома 5 кВт
Держит критические линии дома вместе со скважинным насосом: инвертор переживает пусковой ток насоса, а батареи хватает почти на сутки экономного режима.
Задача
Для чего этот комплект
Уровень «критические линии»: дом при отключении продолжает жить, но не притворяется, что ничего не произошло. Работают отопление, вода, свет, холодильник, интернет и видеонаблюдение. Не работают чайник, бойлер и электроплита — и это осознанное решение, а не ограничение.
Пять киловатт — это про мощность, а не про время. Мощность определяет, что можно включить одновременно и переживёт ли инвертор пуск скважинного насоса. Время определяет батарея, и его подбирают отдельно: одна и та же мощность может держать дом четыре часа или двенадцать.
Что обычно попадает в резерв на этом уровне:
- газовый котёл и циркуляционные насосы — около 200 Вт в работе;
- скважинный насос — 750–1100 Вт, и главное здесь пусковой ток: в момент старта он вчетверо больше номинала, именно он задаёт нижнюю границу мощности инвертора;
- освещение дома на светодиодах — 150–300 Вт;
- холодильник и морозильник — по 100–200 Вт, работают примерно треть времени;
- роутер, видеонаблюдение, сигнализация — несколько десятков ватт круглосуточно.
Нагрев в этот список не входит намеренно. Чайник на 2 кВт за десять минут съедает столько же, сколько котёл за полтора часа, а электрический бойлер способен опустошить батарею за один нагрев. Резервировать их можно, но это другой бюджет, и честнее сказать об этом до покупки.
Точный список нагрузок у каждого дома свой. Отметьте свои приборы в калькуляторе — он посчитает мощность по пусковым токам и покажет, какая ёмкость нужна под нужные вам часы.
Автономия
Сколько продержится при разной нагрузке
Время указано для полностью заряженной батареи в отапливаемом помещении. На холоде и к концу срока службы оно меньше — под свои условия систему считает калькулятор.
| Что подключено | Потребление | Продержится |
|---|---|---|
| Котёл, насосы, свет, роутер и видеонаблюдениеОсвещение считается светодиодным, насосы — работающими непрерывно, то есть с запасом в сторону меньшего времени | 350–450 Вт | 17–22 ч |
| То же плюс холодильник, морозильник и скважинный насос по требованиюНасос учтён по среднему расходу семьи, а не по постоянной работе. Полив на этом режиме не считается | 800–1000 Вт | 8–10 ч |
| То же плюс стиральная машина и электроинструментРежим короткой работы, а не всего отключения: такую нагрузку держат час-два и возвращаются к экономному | 2–2,5 кВт | 3–4 ч |
Состав
Что входит в комплект
Входит в поставку и монтаж
- Выезд инженера, замер нагрузок и пусковых токов, согласование места установки
- Монтаж оборудования, силовая обвязка и подключение к вводному щиту
- Разделение щита на резервируемые и обычные линии с маркировкой групп
- Проверка полярности фазы и нуля на клеммах котла и корректной работы нуля в автономном режиме
- Настройка инвертора, зарядного тока и системы управления батареей под объект
- Пусконаладка и сдача тестом: вводной автомат снимается при работающих насосах
- Паспорт изделия, схема смонтированной системы и гарантийный талон
- Инструктаж: что работает при отключении, что не работает и как понять остаток заряда
Не входит
- Штробление стен, заделка и любые отделочные работы после монтажа
- Прокладка новой проводки по дому и замена вводного кабеля
- Стабилизатор напряжения, если по качеству сети он нужен
- Устройство заземляющего контура, если его на объекте нет
- Замена или ремонт скважинного насоса и его пускозащитной аппаратуры
- Резерв электроплиты, бойлера и любого длительного нагрева
- Отопление помещения, где стоит батарея: заряд на морозе система управления блокирует
- Генератор и его подключение, если отключения длятся дольше суток
- Демонтаж и вывоз ранее установленного оборудования
Характеристики
Габариты, вес и гарантия
- Мощность
- 5 кВт, пик 10 кВт
- Запас энергии
- 9,2 кВт·ч
- Габариты

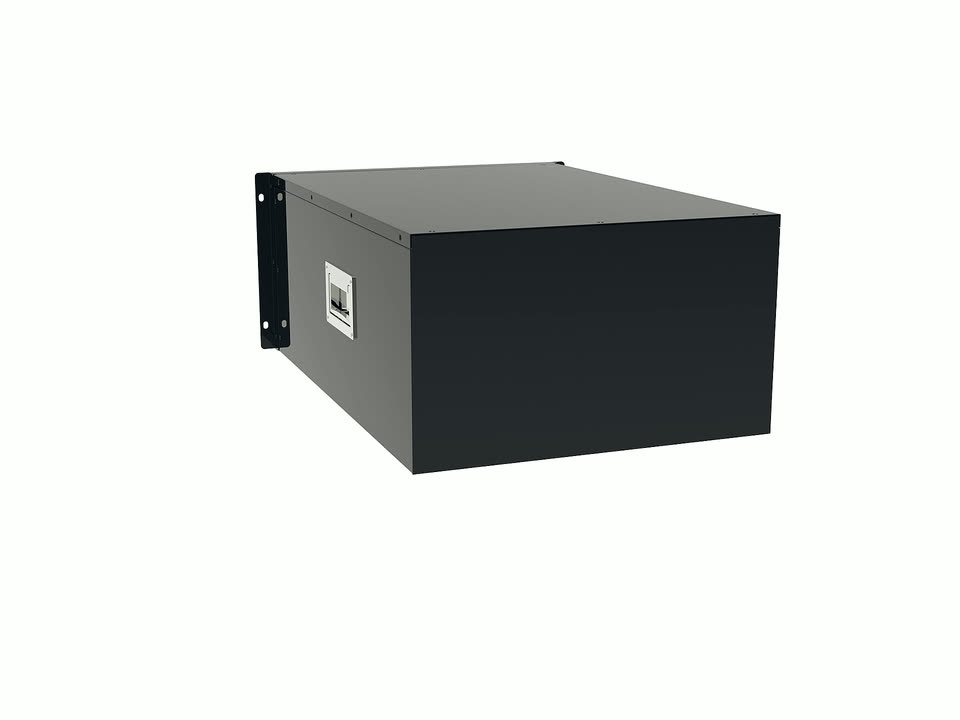

- Ориентир: напольный шкаф в сборе около 600 × 400 × 1200 мм, батарейный модуль около 570 × 400 × 400 мм
- Вес
- Ориентир: около 135 кг в сборе, из них батарейный модуль около 95 кг. Основание под шкаф должно быть ровным и жёстким
- Гарантия
- Гарантия формулируется через критерий отказа, а не через общее «сломалось»: для батарейного модуля это падение полезной ёмкости ниже порога, записанного в гарантийном талоне. Порог, срок и порядок обращения указаны в талоне и паспорте, которые передаются вместе с изделием.
- Цена
- Рассчитаем под ваш объект
Расчёт
Уточним комплект под ваш дом
Пришлите список нагрузок или просто скажите, что должно работать при отключении. Инженер посчитает мощность и ёмкость под ваш случай, назовёт цену и скажет, если готовый комплект вам не подходит.
Вопросы
Что спрашивают про этот комплект
Почему запас энергии меньше, чем ёмкость батареи
Номинал модуля — 10,24 кВт·ч, до розетки доходит меньше. Система управления не разряжает LiFePO4 досуха: рабочая глубина разряда 0,9, иначе ресурс ячеек тратится быстрее заявленного. Плюс инвертор берёт около 8 % на преобразование и ещё тридцать пять ватт на собственную электронику. Поэтому в характеристиках стоит 9,2 кВт·ч полезной энергии, а часы в таблице посчитаны уже с учётом потерь инвертора.
Почему в названии 5 кВт, а автономия то 4 часа, то 22
Потому что это две разные величины, и их постоянно путают. Пять киловатт — мощность: она отвечает на вопрос, что можно включить одновременно, и её задают пусковые токи, прежде всего насоса. Часы задаёт батарея. Один и тот же комплект держит дом сутки на отоплении и свете и четыре часа на стиральной машине с инструментом. Выбирать систему по одной цифре в названии бессмысленно — нужен список нагрузок.
Можно ли увеличить автономию, не меняя инвертор
Да, вторым батарейным модулем: полезная энергия становится 18,4 кВт·ч, а все часы в таблице удваиваются. Инвертор, кабель и щитовая часть остаются те же, поэтому расширение обходится дешевле, чем покупка второго комплекта. Наращивать батарею разумно до предела зарядного тока инвертора — за этой границей заряд после отключения занимает слишком много времени.
